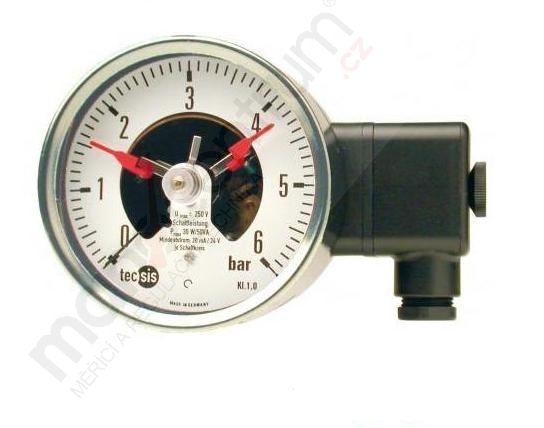

Typ P1611

Cena: na dotaz TECSIS GmbH
Výrobce: TECSIS GmbH

Jiná materiálová provedení, např. jiné jednotky stupnice, jiný závit, průzor vrstvené bezpečnostní sklo, nožový ukazovatel, tlumič tlakových rázů v přípoji, el. připojení umístěné zezadu pouzdra, provedení do panelu s přední nebo zadní přírubou - na dotaz.

Tlakoměr je standardně možný v provedení s 1-3 magnetickými (mžikovými) kontakty typu 1.xxx (na dotaz až 4) v několika možných funkcích a jejich kombinací (kompletní popis, funkce, kombinace a zatížení viz. záložka "ke stažení" Katalogový list el. kontaktů TECSIS).


Možné provedení a kombinace kontaktů:

Do rozsahu 0-1,6 bar je možné mít tlakoměr max. se dvěma kontakty. Od rozsahu 0-2,5 bar je možné tlakoměr dostat s třemi kontakty (na dotaz až čtyřmi).

S jedním kontaktem a dvouvodičovém zapojení:
- 1x spínací, typ 1.1
- 1x rozpínací, typ 1.2
- 1x přepínací, typ 1.3

S dvěma kontakty a trojvodičovém zapojení:
- 2x spínací, typ 1.11
- 2x rozpínací, typ 1.22
- 1x rozpínací / 1x spínací, typ 1.21
- 1x spínací / 1x rozpínací, typ 1.12

S dvěma kontakty a čtyřvodičovém zapojení (separátní samostatné okruhy):
- 2x spínací, typ 1.1.1
- 2x rozpínací, typ 1.2.2
- 1x rozpínací / 1x spínací, typ 1.2.1
- 1x spínací / 1x rozpínací, typ 1.1.2

S třemi kontakty a čtyřvodičovém zapojení:
- 1x rozpínací / 1x spínací / 1x rozpínací, typ 1.212


Tento typ tlakoměru je možný na objednávku - dodací lhůta na dotaz.


Vyráběné rozsahy:

-1...0 bar
-1...+0,6 bar
-1...+1,5 bar
-1...+3 bar
-1...+5 bar
-1...+9 bar
-1...+15 bar
0...1 bar
0...1,6 bar
0...2,5 bar
0...4 bar
0...6 bar
0...10 bar
0...16 bar
0...25 bar
0...40 bar
0...60 bar
0...100 bar
0...160 bar
0...250 bar
0...400 bar
0...600 bar
Tlakové rozsahy v rozmezí: od -1-0 bar do 0-600 bar
Průměr pouzdra: 100 mm
Připojení: zadní
Připojovací závit: G1/2"
Třída přesnosti: 1 %
Materiál připojení:: mosaz
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: slitina mědi
Materiál průzoru: polykarbonát
Max. teplota média: +80 °C
Stupeň krytí: IP54
Elektrické kontakty: magnetické: rozpínací (.2) , spínací (.1) nebo přepínací (.3) a jejich kombinace

Provedení

  • dle EN 837-1

Použití

  • Kontaktní tlakoměr s magnetickými kontakty je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na slitiny mědi.
  • Vhodné pro řízení nebo regulaci a kontrolu provozů
  • Kontakty jsou obsluhou nastavitelné na potřebnou hodnotu z celého rozsahu stupnice tlakoměru přes průzor pomocí přiloženého klíče důmyslně umístěného zbkou v připojovacím el. konektoru.
  • Magnetické kontakty jsou schopny pracovat i v kapalinové náplni (viz. celonerezový typ P2381), což znamená, že se tyto přístroje dají používat i za velmi speciálních provozních podmínek.
  • Osvědčené provedení s bourdonovou trubicí spolu s moderním modulárním systémem a provedením kontaktů poskytuje spolehlivé řešení pro širokou škálu použití
  • Elektrické kontakty jsou v provedení s magnetickým (mžikovým) přítlakem (přítahem), zvláště vhodné pro použití náročných průmyslových podmínkách. Vysoký přítlak umožňuje vyšší zátěžové proudy a spolehlivé sepnutí.
  • Vhodné pro použití ve všeobecném průmyslu, topenářství, strojním a výrobním průmyslu, vodárenství, vzduchotechnice, hydraulických a pneumatických systémech apod.

Hlavní přednosti

  • Modulární konstrukce systému zajišťuje vysokou spolehlivost a dlouhou životnost
  • Krytí IP54
  • Třída přesnosti 1%
  • Možnost až 4 kontaktů
  • Nerezové pouzdro
  • Vhodné pro programovatelné SPS - regulátory
