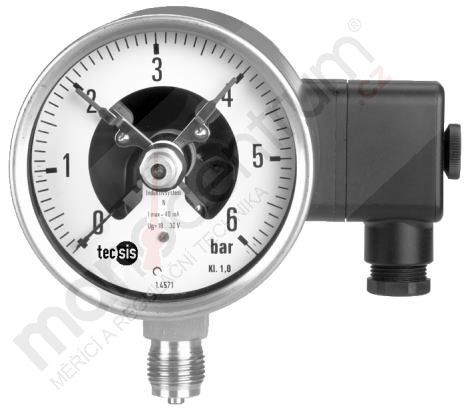

Typ P2363

Cena: na dotaz TECSIS GmbH
Výrobce: TECSIS GmbH

Tlakoměr je standardně plněný tlumící kapalinou proti otřesům, vibracím a pulzujícímu tlaku.

Jiná materiálová provedení, např. jiné jednotky stupnice, jiný závit, tlumič tlakových rázů v přípoji, el. připojení umístěné zezadu pouzdra, nožový nebo mikro nastavitelný ukazatel, provedení do panelu s přední nebo zadní přírubou, provedení pro kyslík - na dotaz.

Třída přesnosti je u manovakuometrů a do rozsahu 1,6 bar 1,6%.

Tlakoměr je standardně možný v provedení s 1-2 induktivními kontakty typu 3.xx (na dotaz až 3 kontakty) v několika možných funkcích a jejich kombinací (kompletní popis, funkce a možné kombinace viz. záložka "ke stažení" Katalogový list el. kontaktů TECSIS). Induktivní kontakty lze použít ve výbušných prostředích Ex (Zona 1,2 / skupina zařízení II / skupina výbušnosti IIB/IIC ....další údaje viz. záložka "ke stažení" kde jsou katalogové listy a návody k obsluze, které obsahují příslušné ATEX certifikáty).

Induktivní kontakt (slot) je standardně v provedení typu SJ2-N dle DIN EN 60947-5-6 (NAMUR). V případě požadavku je možné vybavit tlakoměr induktivním kontaktkem (slotem) ve speciálním bezpečnostním provedení typu SJ2-SN nebo SJ2-S1N pro aplikace, u kterých je kladen velký důraz na bezpečnost, určených např. do řídicích systému s vlastním automatickým monitoringem, platí, že používané komponenty musí mít atest potvrzující zkoušku konstrukčního typu. Bezpečnostní indukční limitní senzory typu SJ2-SN a SJ2-S1N tento předpis splňují.


Možné provedení a kombinace kontaktů:


Do rozsahu 0-1 bar je možné mít tlakoměr max. s dvěma kontakty. Od rozsahu 0-1,6 bar je možné tlakoměr dodat až s třemi kontakty.

S jedním kontaktem:
- 1x spínací, typ 3.1
- 1x rozpínací, typ 3.2

S dvěma kontakty:
- 2x spínací, typ 3.11
- 2x rozpínací, typ 3.22
- 1x rozpínací / 1x spínací, typ 3.21
- 1x spínací / 1x rozpínací, typ 3.12

S třemi kontakty na dotaz.


Tento typ tlakoměru je možný na objednávku - dodací lhůta na dotaz.


 Vyráběné rozsahy:

-1200...0 mbar
-1...0 bar
-1...+0,6 bar
-1...+1,5 bar
-1...+3 bar
-1...+5 bar
-1...+9 bar
-1...+15 bar
0...1 bar
0...1,6 bar
0...2,5 bar
0...4 bar
0...6 bar
0...10 bar
0...16 bar
0...25 bar
0...40 bar
0...60 bar
0...100 bar
0...160 bar
0...250 bar
0...400 bar
0...600 bar
0...1000 bar
0...1600 bar
0...2100 bar
Tlakové rozsahy v rozmezí: od -1-0 bar do 0-2100 bar
Průměr pouzdra: 100 mm
Připojení: spodní
Připojovací závit: G1/2"
Třída přesnosti: 1 %
Materiál připojení:: nerez 1.4571
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: nerez 1.4571
Materiál průzoru: vrstvené bezpečnostní sklo
Max. teplota média: +80 °C
Stupeň krytí: IP65
Elektrické kontakty: induktivní: rozpínací (.2) nebo spínací (.1) a jejich kombinace

Provedení

  • dle EN 837-1

Použití

  • Kontaktní tlakoměr s induktivními kontakty je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerez 1.4571.
  • Induktivní kontakty pracují bez fyzického kontaktu a proto nemají nepříznivý vliv na přesnost/indikaci měření tlaku v systému a mají dlouhou životnost na základě bezdotykového přenosu kontaktu. Pro tento typ kontaktů je k provozu nutné vždy jejich řídící (vyhodnocovací) jednotka (zesilovač).
  • Použité materiály tlakoměru jsou vhodná pro chemicky agresivní plyny nebo kapaliny, které však nesmí být příliš viskózní nebo náchylné ke krystalizaci.
  • Vhodné pro řízení nebo regulaci a kontrolu provozů.
  • Plnění kapalinou poskytuje hladký pohyb ručičky, čímž se zajistí přesná indikace měřené hodnoty tlaku i při extrémním zatížení a silných vibračních podmínkách. Dále kapalinové tlumení působí proti možnému rozpojení a opalování kontatků při otřesech nebo vibracích a jako lubrikant nabízí efektivní ochranu proti extrémnímu opotřebení měřícího ústrojí.
  • Kontaktní tlakoměry s induktivními kontakty mohou být použity v prostředích s nebezpečím výbuchu (zóna 1,2), za předpokladu, že budou dodrženy příslušné právní a bezpečnostní předpisy.
  • Kontakty jsou obsluhou nastavitelné na potřebnou hodnotu z celého rozsahu stupnice tlakoměru přes průzor pomocí přiloženého klíče důmyslně umístěného z boku v připojovacím el. konektoru.
  • Další upřednostňovanou oblastí použití indukčních kontaktů firmy TECSIS je vedle oblastí s nebezpečím výbuchu prostředí, kde je potřeba obzvláště bezpečný přenos kontaktu za vysoké frekvence spínání.
  • Osvědčené provedení s Bourdonovou trubicí spolu s moderním modulárním systémem a provedením kontaktů poskytuje spolehlivé řešení pro širokou škálu použití.
  • Vhodné pro použití ve všeobecném průmyslu jako je chemický a petrochemický, potravinářsý, papírenský, výroba plastů, strojírenský, automobilový, jako součást vyráběných strojů a zařízení, ve vodárenství, vzduchotechnice, hydraulice, pneumatice, dílenském vybavení atd.

Hlavní přednosti

  • Modulární konstrukce systému zajišťuje vysokou spolehlivost a dlouhou životnost
  • Krytí IP65
  • Provedení s kapalinovým tlumením odolné vůči otřesům a vibracím, což zaručuje použití i za velmi speciálních provozních podmínek
  • Volitelná možnost provedení pro 2,5x násobné přetížení
  • Použitý systém měření je testován zkouškou mírou uníku Helia <1x10-8 mbar l s-1
  • Možnost provedení s přední nebo zadní přírubou pro montáž do/na panelu
  • Celonerezové provedení
  • Třída přesnosti 1% (u manovakuometrů a rozsahů do 1,6 bar je 1,6%)
  • Možnost až 3 kontaktů
  • Chemicky odolné díky použití měřícího sytému z ušlechtilé nerezové oceli 1.4571
