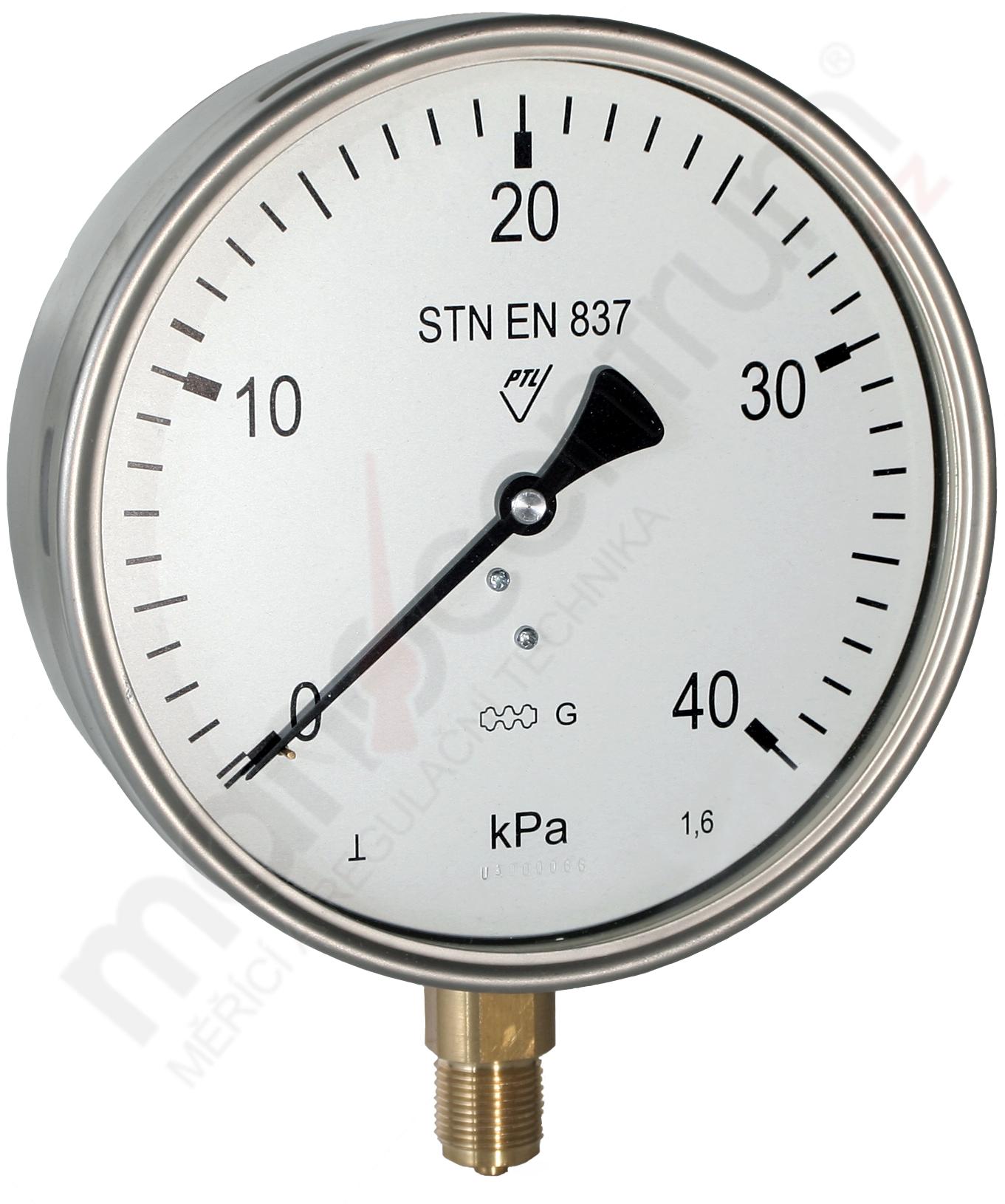

Typ 03388 (Y) (obchodní označení 313 KM)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK

Třída přesnosti 1,6% je pouze u rozsahů od 1 kPa, nižší rozsahy ( tj. v Pa ) jsou s přesností 4% ( viz. kat.list ).


Vyráběné rozsahy v jednotkách kPa (Pa) nebo mbar a možné připojovací závity/cena:


Rozsahy v kPa (Pa):

Rozsahy v mbar:
 Připojovací závit:

-400...0 Pa -4...0 mbar M 20x1,5 nebo G1/2"
-600...0 Pa -6...0 mbar M 20x1,5 nebo G1/2"
-150...+250 Pa -1,5...+2,5 mbar M 20x1,5 nebo G1/2"
-200...+400 Pa -2...+4 mbar M 20x1,5 nebo G1/2"
-400...+600 Pa -4...+6 mbar M 20x1,5 nebo G1/2"

 0...400 Pa  0...4 mbar M 20x1,5 nebo G1/2"
 0...600 Pa  0...6 mbar M 20x1,5 nebo G1/2"

-1...0 kPa -10...0 mbar M 20x1,5 nebo G1/2"
-1,6...0 kPa -16...0 mbar M 20x1,5 nebo G1/2"
-0,6...+1 kPa -6...+10 mbar M 20x1,5 nebo G1/2"

 0...1 kPa  0...10 mbar M 20x1,5 nebo G1/2"
 0...1,6 kPa  0...16 mbar M 20x1,5 nebo G1/2"

-2,5...0 kPa -25...0 mbar M 20x1,5 nebo G1/2"
-4...0 kPa -40...0 mbar M 20x1,5 nebo G1/2"
-6...0 kPa -60...0 mbar M 20x1,5 nebo G1/2"
-10...0 kPa -100...0 mbar M 20x1,5 nebo G1/2"
-16...0 kPa -160...0 mbar M 20x1,5 nebo G1/2"
-25...0 kPa -250...0 mbar M 20x1,5 nebo G1/2"
-40...0 kPa -400...0 mbar M 20x1,5 nebo G1/2"

-1...+1,5 kPa -10...+15 mbar M 20x1,5 nebo G1/2"
-1,5...+2,5 kPa -15...+25 mbar M 20x1,5 nebo G1/2"
-2...+4 kPa -20...+40 mbar M 20x1,5 nebo G1/2"
-4...+6 kPa -40...+60 mbar M 20x1,5 nebo G1/2"
-6...+10 kPa -60...+100 mbar M 20x1,5 nebo G1/2"
-10...+15 kPa -100...+150 mbar M 20x1,5 nebo G1/2"
-15...+25 kPa -150...+250 mbar M 20x1,5 nebo G1/2"

 0...2,5 kPa  0...25 mbar M 20x1,5 nebo G1/2"

   0...40 mbar M 20x1,5 nebo G1/2"
   0...60 mbar M 20x1,5 nebo G1/2"
   0...100 mbar M 20x1,5 nebo G1/2"
   0...160 mbar M 20x1,5 nebo G1/2"
   0...250 mbar M 20x1,5 nebo G1/2"
   0...400 mbar M 20x1,5 nebo G1/2"

 0...4 kPa   M 20x1,5
 0...6 kPa   M 20x1,5
 0...10 kPa   M 20x1,5
 0...16 kPa   M 20x1,5
 0...25 kPa   M 20x1,5
 0...40 kPa   M 20x1,5

 0...4 kPa   G1/2"
 0...6 kPa   G1/2"
 0...10 kPa   G1/2"
 0...16 kPa   G1/2"
 0...25 kPa   G1/2"
 0...40 kPa   G1/2"

červená čárka na stupnici
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)
materiál průzoru - vrstvené bezpečnostní sklo ("SAFETY GLASS")

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
kalibrační list
kalibrační protokol z akreditované laboratoře výrobce

 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od -600-0 Pa do 0-40 kPa
( od -6-0 mbar do 0-400 mbar )
Průměr pouzdra: 160 mm
Připojení: spodní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1.6 %
Materiál připojení:: mosaz
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: bronz
Materiál průzoru: sklo
Max. teplota média: +60 °C
Stupeň krytí: IP43 dle STN EN 60 529

Provedení

  • dle EN 837-3

Použití

  • Tlakoměr je určený na měření suchých plynných látek, které nekrystalizují a nepůsobí agresivně a korozivně na slitiny mědi.
  • Vhodné pro použití v plynárenském průmyslu, strojním inženýrství, ekologických technologiích, stavebnictví, v průmyslových a technologických systémech, zdravotnictví, vzduchotechnice, apod.
