Právě si prohlížíte: Produkty > TLAKOMĚRY / MANOMETRY > PREMATLAK SK > Standardní s el. kontakty > průměr 160 mm > Typ 03370 - rozsahy do 10 MPa, měřící prvek bronz (obchodní označení 370) >

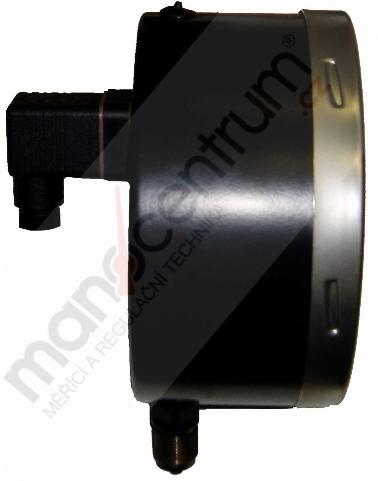

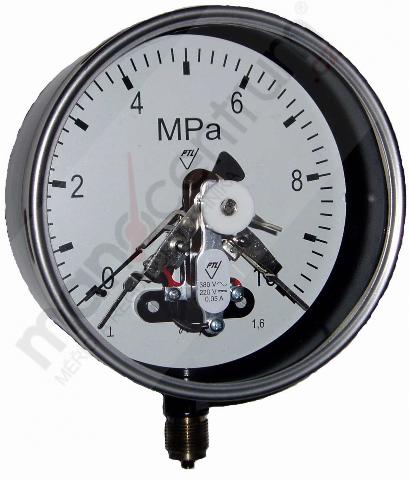

Typ 03370 - rozsahy do 10 MPa, měřící prvek bronz (obchodní označení 370)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


 V objenávce nutno uvést požadovný typ a funkci kontaktů. Popis a funkci kontaktů najdete v záložce "ke stažení" v
 popisu kontaktů a katalogovém listu (cena je vždy stejná).

 Třída přesnosti dle rozsahu:
 4%    -   0...100 kPa, -100...0 kPa
 2,5% -   0...160 kPa, 0...250 kPa, -100...+60 kPa. -100...+150 kPa
 1,6% -   0....400 kPa a výše včetně ostatních manovakuometrů ( tj. od -100...+300 kPa )

 Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".


Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...+2,4 MPa -1...+24 bar

 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar

červená čárka na stupnici
provedení pro kyslík (S3) (odmaštěné-tukuprosté)
provedení pro acetylen
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
nápis na čísleníku
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list )
kalibrační protokol z akreditované laboratoře výrobce


 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od -100-0 kPa do 0-10 MPa
( od -1-0 bar do 0-100 bar )
Průměr pouzdra: 160 mm
Připojení: spodní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1.6 %
Materiál připojení:: nerez 1.4301
Materiál pouzdra: černě lakovaná ocel
Materiál měřícího prvku: bronz
Materiál průzoru: sklo
Max. teplota média: +60 °C
Stupeň krytí: IP54 dle STN EN 60 529
Elektrické kontakty: rozpínací (min.), spínací (max.) a jejich kombinace

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na slitiny mědi.
  • Vhodné pro použití ve všeobecném průmyslu, topenářství, vodárenství, vzduchotechnice, hydraulice apod.
  • Tlakoměry s elektrickými kontakty se používají pro řízení a kontrolu provozu.
