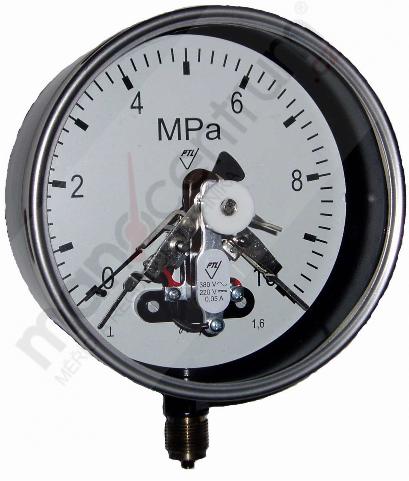

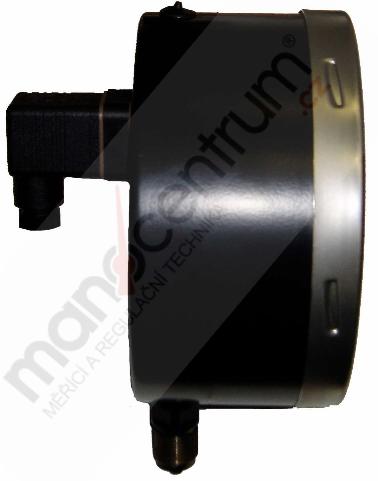

Typ 03370 A - rozsahy až 160 MPa, měřící prvek nerez (obchodní označení 370 A)

Cena bez DPH: 6 549 Kč PREMATLAK SK
Cena s DPH (21%): 7 925 Kč
Výrobce: PREMATLAK SK


 V objenávce nutno uvést požadovný typ a funkci kontaktů. Popis a funkci kontaktů najdete v záložce "ke stažení" v
 popisu kontaktů a katalogovém listu (cena je vždy stejná).

 Třída přesnosti dle rozsahu:
 4%    -   0...100 kPa, -100...0 kPa
 2,5% -   0...160 kPa, 0...250 kPa, -100...+60 kPa. -100...+150 kPa
 1,6% -   0....400 kPa a výše včetně ostatních manovakuometrů ( tj. od -100...+300 kPa ).

 Tento typ není přesně uveden v katalogovém listu jako 03370 A, ale jen jako 03370, kde je uvedeno, že materiál
 měřícího prvku do 10 MPa je bronz - což u tohoto typu neplatí, ten má u všech rozsahů použít nerezový měřící prvek -
 - vše ostatní je stejné jako u typu 03370.

 Pozn. celonerezové provedení tzn. i nerezové převodové ústrojí - strojek ( standardně je u tohoto
 typu mosazný ) viz. kategorie "celonerezové s el. kontakty" typ 03395.

 Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".


Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...+2,4 MPa -1...+24 bar

 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar
 0...16 MPa  0...160 bar
 0...25 MPa  0...250 bar
 0...40 MPa  0...400 bar
 0...60 MPa  0...600 bar
 0...100 MPa  0...1000 bar
 0...160 MPa  0...1600 bar
  Cena bez DPH Cena s DPH (21%)
červená čárka na stupnici 54 Kč   66 Kč
provedení pro kyslík (S3) (odmaštěné-tukuprosté) 390 Kč   472 Kč
jiný připojovací závit než je uvedený ve specifikaci 218 Kč   264 Kč
atypické dělení, výseče nebo jednotky stupnice na číselníku 305 Kč   369 Kč
nápis na čísleníku 69 Kč   84 Kč
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)  109 Kč   132 Kč

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení 150 Kč   182 Kč
zadní nerezová příruba se třemi otovry k uchycení 256 Kč   310 Kč

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list ) v ceně   v ceně
kalibrační protokol z akreditované laboratoře výrobce 563 Kč   682 Kč


Jiná příplatková provedení na dotaz.

Tlakové rozsahy v rozmezí: od -100-0 kPa do 0-160 MPa
( od -1-0 bar do 0-1600 bar )
Průměr pouzdra: 160 mm
Připojení: spodní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1.6 %
Materiál připojení:: nerez 1.4301
Materiál pouzdra: černě lakovaná ocel
Materiál měřícího prvku: nerez 1.4571
Materiál průzoru: plast
Max. teplota média: +60 °C
Stupeň krytí: IP54 dle STN EN 60 529
Elektrické kontakty: rozpínací (min.), spínací (max.) a jejich kombinace

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerezovou ocel 1.4301 a 1.4571
  • Vhodné pro použití ve všeobecném průmyslu, topenářství, vodárenství, vzduchotechnice, hydraulice apod.
  • Tlakoměry s elektrickými kontakty se používají pro řízení a kontrolu provozu.
