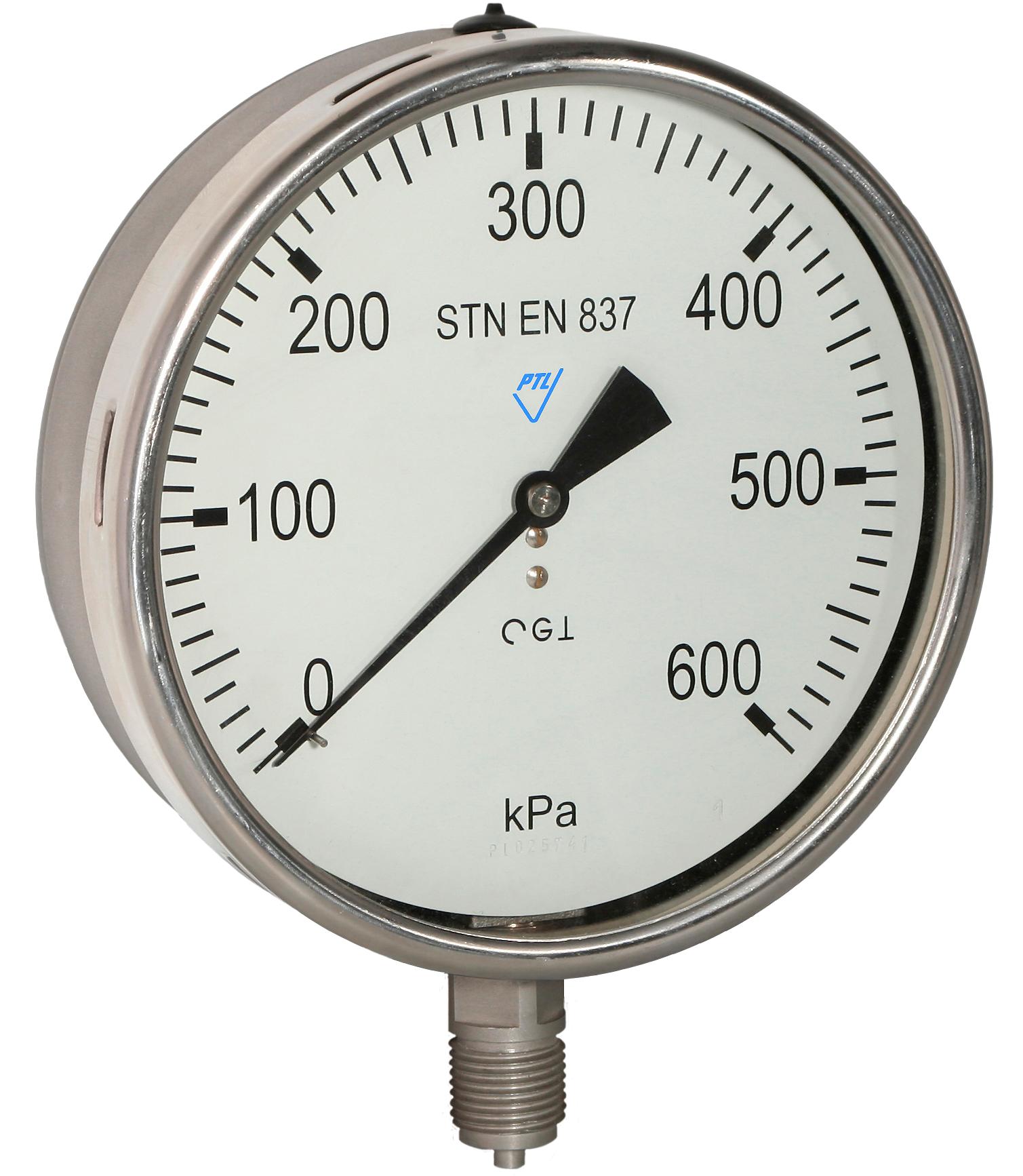

Typ 03313-G - rozsahy až do 160 MPa, přípoj nerez (obchodní označení 313 G)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


 Manometr je standardně naplněn glycerinovým olejem. Za příplatek je možný i silikonový olej ( viz. příplatky+ ).

 Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".


Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...2,4 MPa -1...+24 bar

 0...60 kPa  0...0,6 bar
 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar

 0...16 MPa  0...160 bar
 0...25 MPa  0...250 bar
 0...40 MPa  0...400 bar
 0...60 MPa  0...600 bar
 0...100 MPa  0...1000 bar
 0...160 MPa  0...1600 bar

provedení "MOTOR PAL"
červená čárka na stupnici
třída přesnosti 1%
provedení pro kyslík (S3) (odmaštěné-tukuprosté) + nutno plnit silikonem viz. níže
provedení pro acetylen pro rozsahy do 10 MPa (nad 10 MPa není třeba úprav)
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
nápis na čísleníku
materiál průzoru - vrstvené bezpečnostní sklo ("SAFETY GLASS")
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)
plnění silikonovým olejem

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list )
kalibrační protokol z akreditované laboratoře výrobce


 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od -100-0 kPa do 0-160 MPa
( od -1-0 bar do 0-1600 bar )
Průměr pouzdra: 160 mm
Připojení: spodní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1.6 %
Materiál připojení:: nerez 1.4301
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: dle tlaku viz.kat.list
Materiál průzoru: sklo
Max. teplota média: +60 °C
Stupeň krytí: IP65 dle STN EN 60 529

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření plynných a nízkoviskozních kapalných látek, které nekrystalizují a nepůsobí agresivně a  korozivně na slitiny mědi.
  • Tlakoměr naplněný tlumící kapalinou (glycerinem nebo silikonem) je určený do procesů s vibracemi a otřesy, resp. s dynamickým tlakovým zatížením.
  • Vhodné pro použití ve všeobecném průmyslu, hydraulice, pneu-systémech, strojním inženýrství, vodárenství, ekologických technologiích, stavebnictví, průmyslových a technologických systémů, vzduchotechnice apod.
