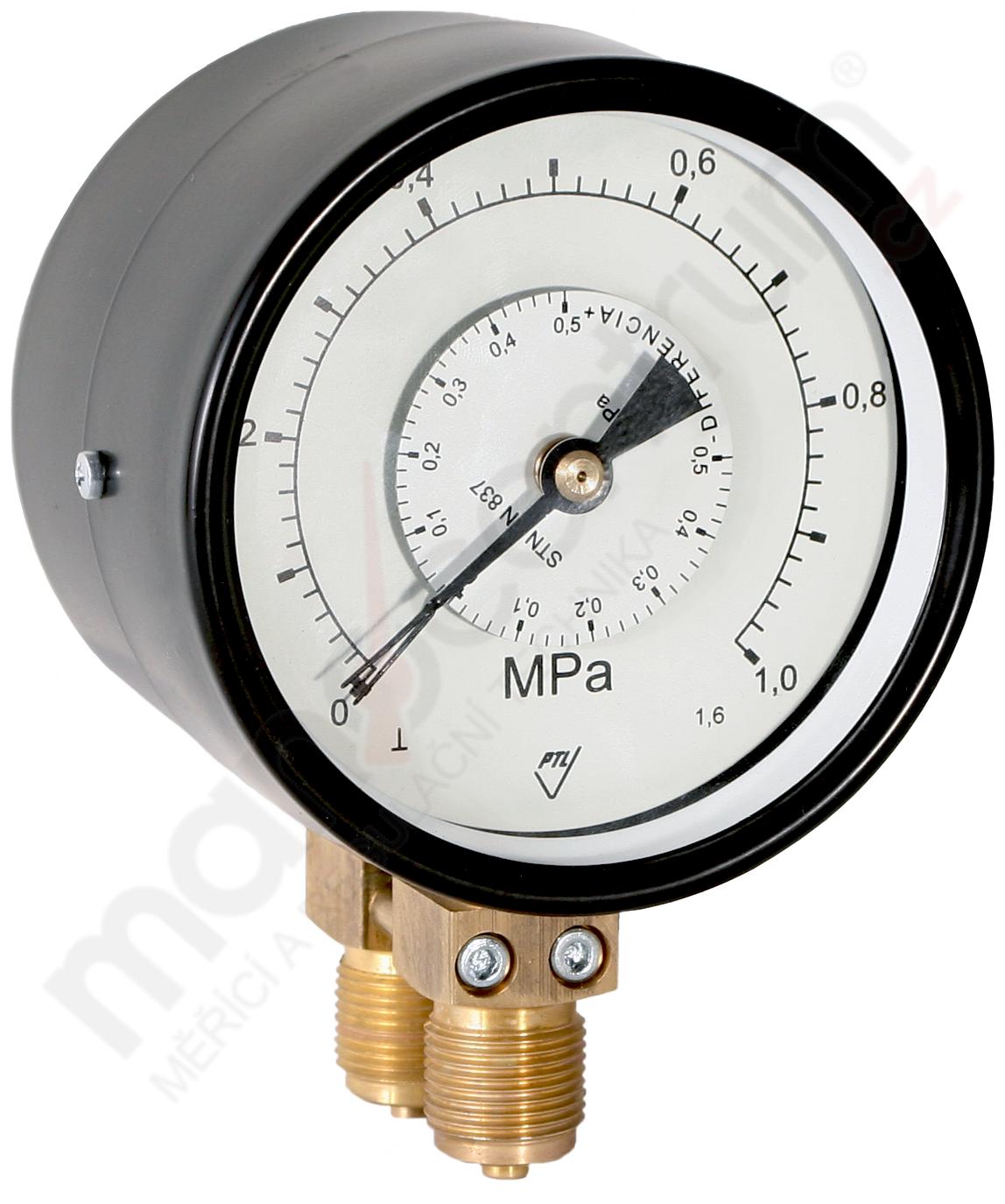

Typ 03352 - dvě ručičky a malý otočný dif. čísleník (obchodní označení 352)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


 Provedení se dvěma ručičkami a otočným číselníkem:
 Odčítání diference (rozdílu dvou tlaků) se odčítá z rozdílu dvou ručiček na stupnici nebo přímo na pomocném otočném
 číselníku s tlakovou stupnicí, která je rovna 50% rozsahu tlakoměru.
 Max. statický tlak nesmí překročit rozsah tlakoměru (tlakový rozsah=max. statický tlak).

 Připojovací závit tlakoměru může být u obou stupnic 2x M 20x1,5 nebo 2x G1/2".

Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...+2,4 MPa -1...+24 bar

 0...60 kPa  0...0,6 bar
 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar

červená čárka na stupnici
provedení pro kyslík (S3) (odmaštěné-tukuprosté)
provedení pro acetylen
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
nápis na čísleníku
materiál průzoru - vrstvené bezpečnostní sklo ("SAFETY GLASS")
vlečná červená ručička max. tlaku
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)
ručně nastavitelný červený ukazatel max. tlaku

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list )
kalibrační protokol z akreditované laboratoře výrobce


 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od 0-60 kPa do 0-10 MPa
( od 0-0,6 bar do 0-100 bar )
Průměr pouzdra: 100 mm
Připojení: spodní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1.6 %
Materiál připojení:: mosaz
Materiál pouzdra: černě lakovaný kov
Materiál měřícího prvku: bronz
Materiál průzoru: sklo
Max. teplota média: +60 °C
Stupeň krytí: IP43 dle STN EN 60 529

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření plynných a nízkoviskozních kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na části tlakoměru přicházející do styku s měřeným médiem.
  • Vhodné pro použití ve všeobecném průmyslu, topenářství, vodárenství, vzduchotechnice, hydraulice apod.
  • Používá se především na na měření tlakové diference mezi dvěma tlaky na filtrech, topných okruhů apod.
