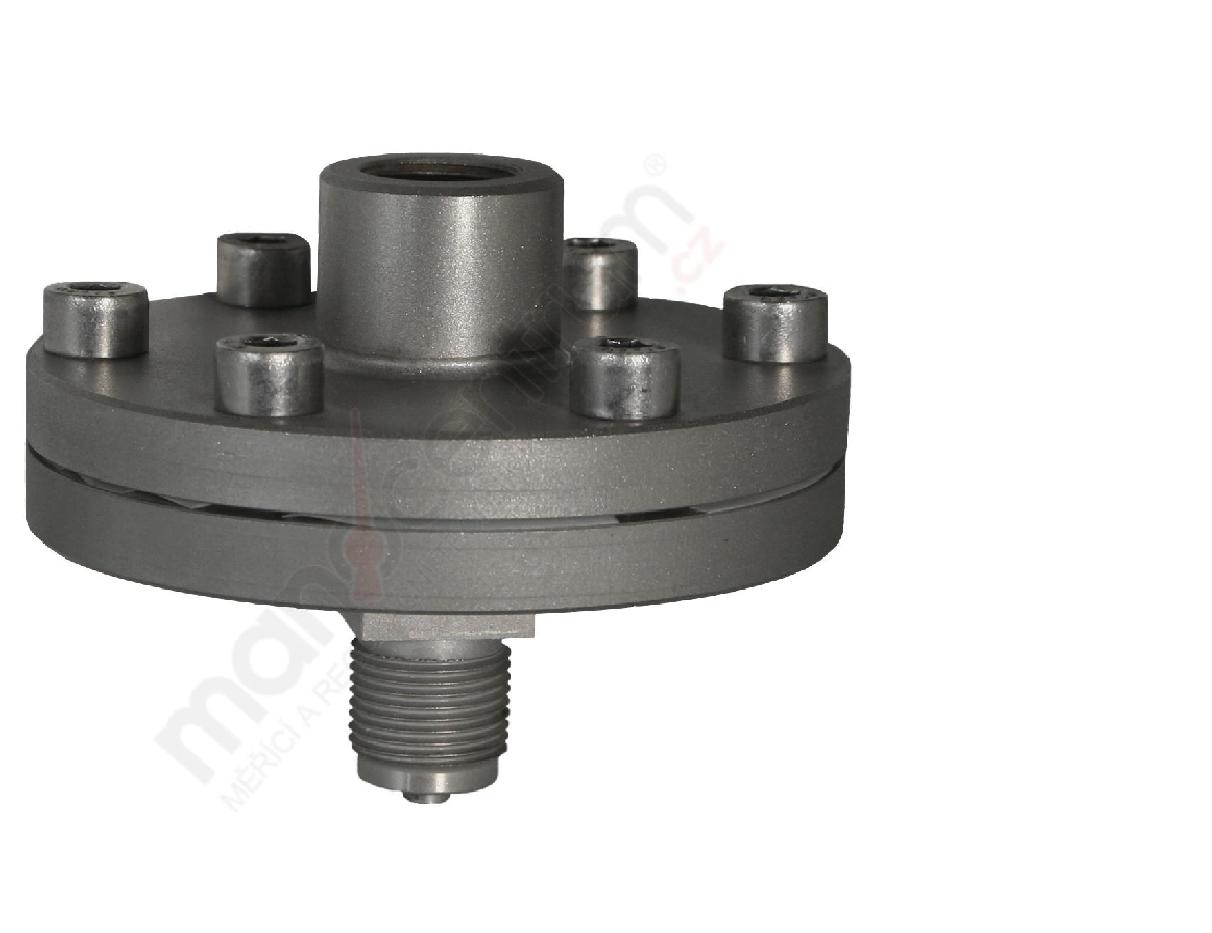

Typ OV - PN25

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


Membránové oddělovací vložky se používají ve spojení s tlakoměrem nebo snímačem tlaku.

Měřené rozsahy:
od 0...100 kPa do 0...2,5 MPa ( od 0...1 bar do 0...25 bar )

Materiál membrány je standardně PTFE.
Materiál vrchní příruby je standardně ocel, za příplatek viz. níže je možná nerez DIN 1.4301 (AISI 304).


Cena odd.membránové vložky dle materiálu spodní příruby:


nerez DIN 1.4301 (AISI 304)
nerez DIN 1.4301 (AISI 304) pogumovaná
nerez DIN 1.4301 (AISI 304) s PVC vložkou
nerez DIN 1.4301 (AISI 304) s PTFE vložkou

Příplatky:
materiál vrchní příruby nerez DIN 1.4301 (AISI 304)
montáž k tlakoměru


Jiné materiály membrány nebo přírub jsou možné na dotaz.


Příklad objednávky:
membránová oddělovací vložka typ OV, vrchní vnitřní závit M 20x1,5, spodní vnější závit G1/2", materiál membrány PTFE, materiál spodní příruby: nerez s PTFE vložkou, materiál vrchní příruby ocel (nebo nerez) + případný typ tlakoměru nebo snímače.
Připojení do procesu: vnější M 20x1,5 nebo G1/2"
Připojení: vnitřní M 20x1,5 nebo G1/2"
Materiál: viz. detail - záložka provedení/cena
Max. přetlak: PN25

Použití:
Oddělovací membránové vložky umožňují měření tlaku chemických látek, které působí korozivně na materiál měřícího prvku tlakoměru ( Bourdonovo pero ). Oddělovací vložka se montuje před tlakoměr. Přenos tlaku zabezpečuje olej, kterým je tlakoměr naplněný. Membrána, která je připevněná mezi horní a dolní přírubu, odděluje přívod měřeného média od měřícího přístroje a přenáší tlak měřené látky do náplně použitého tlakoměru. Oddělovací membránové vložky jsou určené pro všechny typy tlakoměrů o průměru 100 nebo 160 mm.

Materiál:
Membránové oddělovací vložky se skládají z vrchní příruby standardně s vnitřním závitem M 20x1,5 nebo G1/2" a spodní příruby s vnějším závitem M 20x1,5 nebo G1/2" a oddělovací membrány, které jsou spolu sešroubované. Materiál oddělovací membrány je standardně PTFE a vrchní příruba ocelová. Materiál spodní příruby s procesním připojením je na výběr v několika provedeních z nerezi DIN 1.4301 (AISI 304). Vrchní přírubu je rovněž možné mít za uvedený příplatek z nerezi DIN 1.4301 (AISI 304). Jiná materiálová a připojovací provedení oddělovacích membránových vložek na základě poptávky a nabídky.

Princip činnosti:
Tlak měřeného média se prostřednictvím oddělovací membrány přenáší pomocí přenosové kapaliny na měřící prvek tlakoměru nebo snímače tlaku. Přenosová kapalina vyplňuje celý objem mezi membránou a měřícím prvkem tlakoměru nebo snímače tlaku. Předpokladem pro správnou činnost je dokonalá těsnost spojených částí a důkladné naplnění přenosovou kapalinou bez přítomnosti vzduchu.

Měřené rozsahy:
od 0...100 kPa do 0...2,5 MPa ( od 0...1 bar do 0...25 bar )
