Právě si prohlížíte: Produkty > TLAKOMĚRY / MANOMETRY > PREMATLAK SK > Membránové oddělovače > Typ F - se závitem >

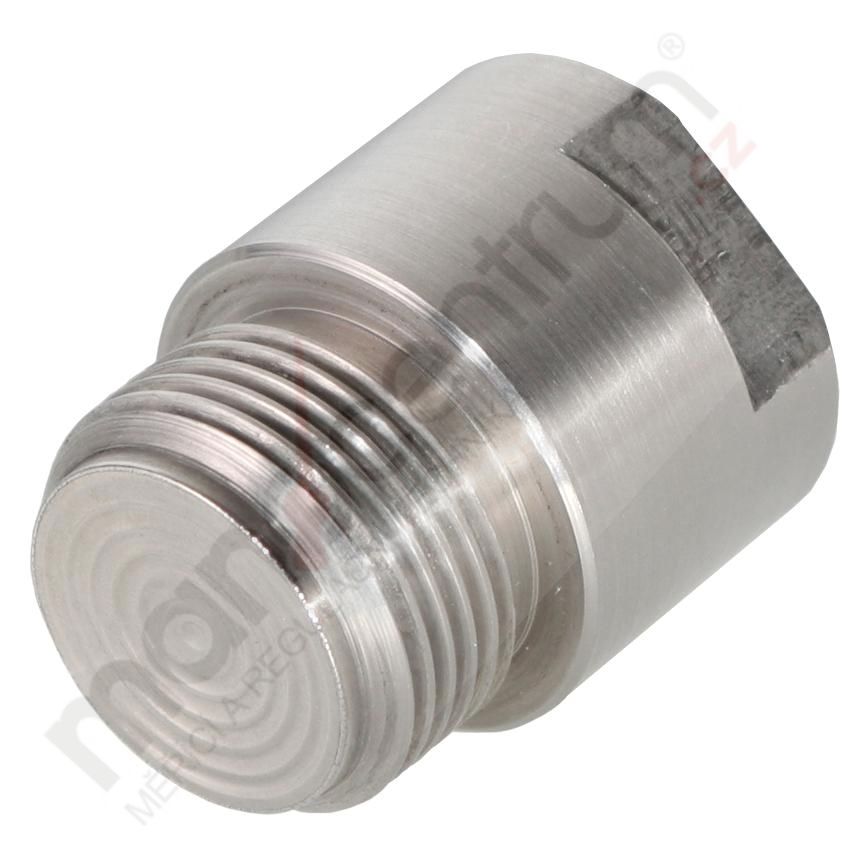

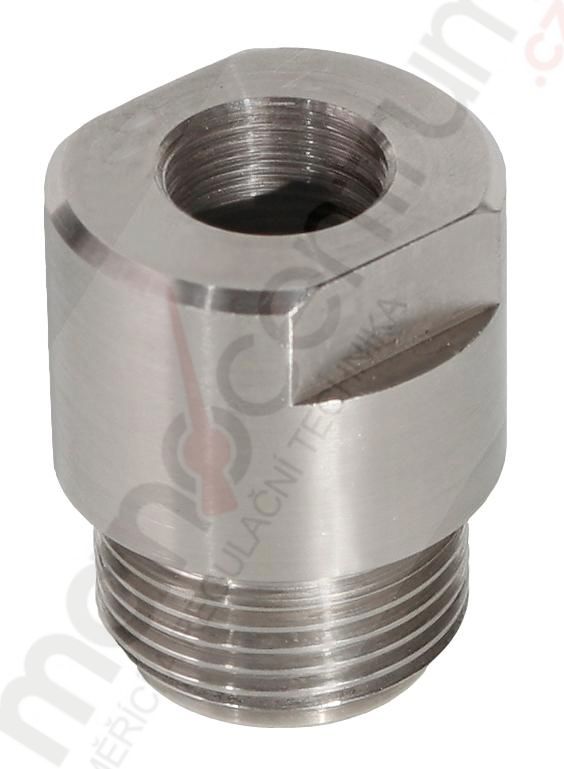

Typ F - se závitem

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


Vnější závit oddělovače:


G1/2"
G3/4"
G1"
G5/4"
G6/4"
G2"

Příplatky:
montáž k tlakoměru

Jiné materiály membrány jsou možné na dotaz ( např. Tantal, Hasteloy, s ochrannou vrstvou PTFE, atd. ).

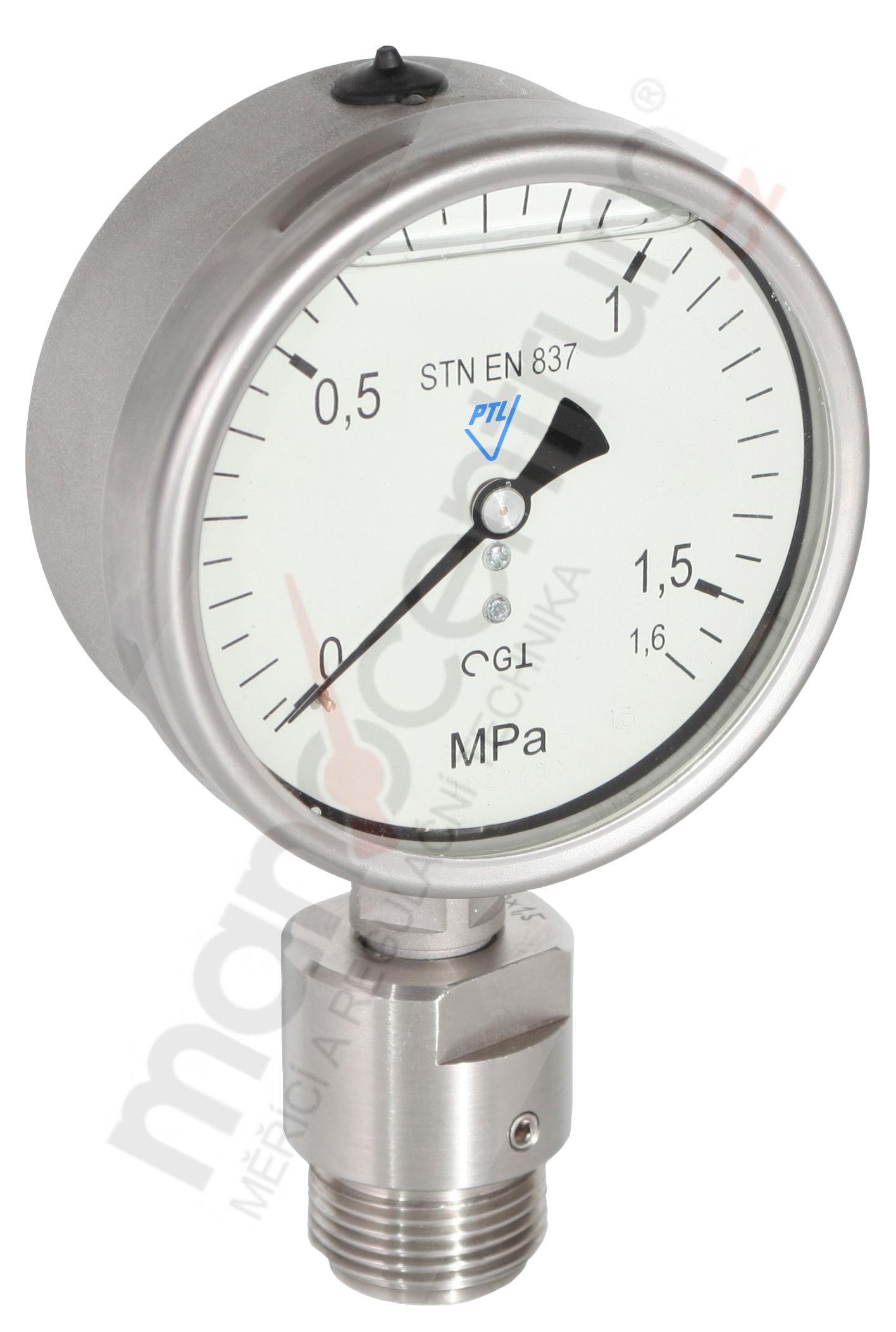

Membránové oddělovače se používají ve spojení s tlakoměrem nebo snímačem tlaku.


Měřené rozsahy:
od 0...60 kPa do 0...60 MPa ( od 0...0,6 bar do 0...600 bar )

Minimální rozsah tlakoměru:
při výběru rozsahu tlakoměru a vnějšího závitu oddělovače je nutné zohlednit minimální měřitelný rozsah vůči vnějšímu závitu oddělovače a velikosti tlakoměru. Tyto údaje jsou rovněž v katalogovém listu v rozměrové tabulce.

 Minimální možný rozsah tlakoměru dle vnějšího závitu oddělovače a průměru tlakoměru:
Vnější závit oddělovače:    Průměr tlakoměru 63 mm:    Průměr tlakoměru 100 mm:
G1/2" 0...100 bar  (0...10 MPa) -
G3/4" 0...10 bar  (0...1 MPa) 0...40 bar (0...4 MPa)
G1" 0...2,5 bar  (0...250 kPa) 0...16 bar  (0...1,6 MPa)
G5/4" 0...1,6 bar  (0...160 kPa) 0...4 bar (0...400 kPa)
G6/4" 0...0,6 bar  (0...60 kPa) 0...1 bar  (0...100 kPa)
G2" 0...0,6 bar  (0...60 kPa) 0...0,6 bar  (0...60 kPa)

Příklad objednávky:
vyberte typ tlakoměru nebo snímače z nabídky výrobce PREMATLAK SK a k tomu vyberte oddělovač - např. manometr typ 03312-S, 0...1 MPa, závit G1/2" + mem. oddělovač typ F s vnějším závitem G3/4", s připojením pro tlakoměr G1/2", materiál membrány nerez DIN 1.4571 ( výsledná cena = cena tlakoměru+mem. oddělovač+cena montáže k tlakoměru ).
Vnější závity: G1/2", G3/4", G1", G5/4", G6/4", G2"
Připojení: G1/4" nebo G1/2" (pro tlakoměr)
Materiál: nerez DIN 1.4571 ( AISI 316Ti )
Max. přetlak: PN600

Použití:
Membránové oddělovače typu F jsou určené pro měření tlaku médií, které nesmí přicházet do styku s měřícím prvkem tlakoměru, případně snímače tlaku. Jedná se o husté nebo krystalizující látky, případně média, která by svým chemickým složením nebo i jinak mohli poškodit tlakoměr nebo snímač tlaku.
Oddělovač typu F se nejčastěji používají v chemickém a jiném příbuzném průmyslu pro agresivní média nebo pro měření hustých látek.

Materiál:
Oddělovače se skládají z tělesa a membrány, které jsou spolu svařené. Materiál oddělovací membrány a tělesa oddělovače je nerezová ocel DIN 1.4571 ( tj. AISI 316Ti ) ( na dotaz jsou možné i jiné materiály membrány, např. Tantal, Hasteloy, s ochrannou vrstvou PTFE, atd. ).

Princip činnosti:
Tlak měřeného média se prostřednictvím oddělovací membrány přenáší pomocí přenosové kapaliny na měřící prvek tlakoměru nebo snímače tlaku. Přenosová kapalina vyplňuje celý objem mezi membránou a měřícím prvkem tlakoměru nebo snímače tlaku. Předpokladem pro správnou činnost je dokonalá těsnost spojených částí a důkladné naplnění přenosovou kapalinou bez přítomnosti vzduchu.

Měřené rozsahy:
od 0...60 kPa do 0...60 MPa ( od 0...0,6 bar do 0...600 bar ),

Minimální rozsah tlakoměru:
při výběru rozsahu tlakoměru a vnějšího závitu oddělovače je nutné zohlednit minimální měřitelný rozsah vůči vnějšímu závitu oddělovače a velikosti tlakoměru. Tyto údaje jsou rovněž v katalogovém listu v rozměrové tabulce.

Minimální možný rozsah tlakoměru dle vnějšího závitu oddělovače a průměru tlakoměru:
Vnější závit oddělovače: Průměr tlakoměru 63 mm: Průměr tlakoměru 100 mm:
G1/2" 0...100 bar (0...10 MPa) -
G3/4" 0...10 bar (0...1 MPa) 0...40 bar (0...4 MPa)
G1" 0...2,5 bar (0...250 kPa) 0...16 bar (0...1,6 MPa)
G5/4" 0...1,6 bar (0...160 kPa) 0...4 bar (0...400 kPa)
G6/4" 0...0,6 bar (0...60 kPa) 0...1 bar (0...100 kPa)
G2" 0...0,6 bar (0...60 kPa) 0...0,6 bar (0...60 kPa)

Příklad objednávky:
vyberte typ tlakoměru nebo snímače z nabídky výrobce PREMATLAK SK a k tomu vyberte oddělovač - např. manometr typ 03312-S, 0...1 MPa, závit G1/2" + mem. oddělovač typ F s vnějším závitem G3/4", s připojením pro tlakoměr G1/2", materiál membrány nerez DIN 1.4571 ( výsledná cena = cena tlakoměru+mem. oddělovač+cena montáže k tlakoměru ).
