Právě si prohlížíte: Produkty > TLAKOMĚRY / MANOMETRY > PREMATLAK SK > Celonerezové vodotěsné > průměr 100 mm > Typ 03386-CHV (obchodní označení 386 CHV) >

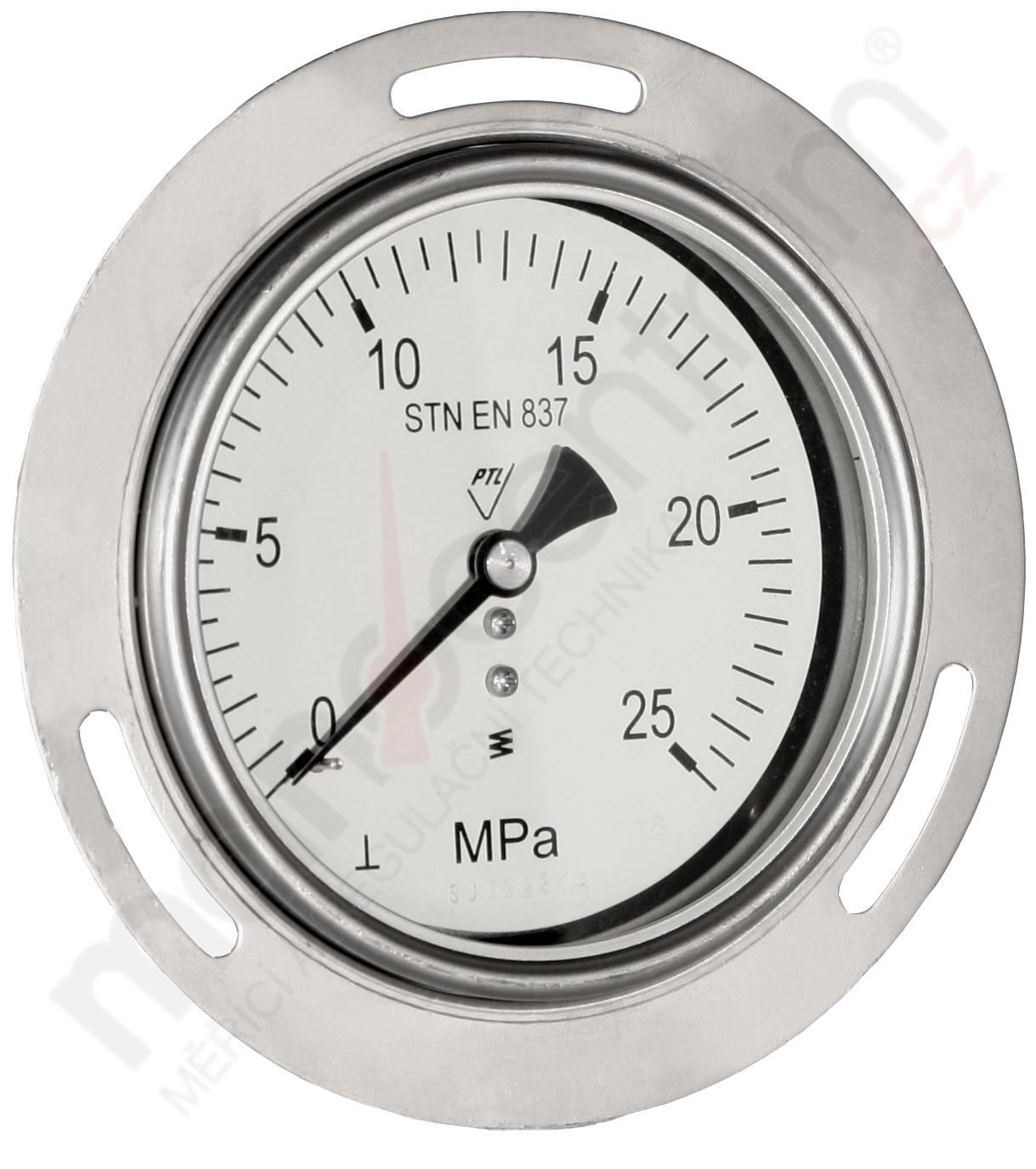

Typ 03386-CHV (obchodní označení 386 CHV)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


 V objednávce nutno uvést zda požadujete provedení s přední nerezovou přírubou nebo bez příruby ( cena je stejná ).

 Na dotaz je možné mít připojení z materiálu nerez 1.4571 ( tzn. ve sytku s médiem by byla jen nerez 1.4571 ).

 Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".


Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...2,4 MPa -1...+24 bar

 0...60 kPa  0...0,6 bar
 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar

 0...16 MPa  0...160 bar
 0...25 MPa  0...250 bar
 0...40 MPa  0...400 bar
 0...60 MPa  0...600 bar
 0...100 MPa  0...1000 bar
 0...160 MPa  0...1600 bar

červená čárka na stupnici
provedení pro kyslík (S3) (odmaštěné-tukuprosté)
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
nápis na čísleníku
vlečná červená ručička max. tlaku
materiál průzoru: vrstvené bezpečnostní sklo ("SAFETY GLASS")
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)
ručně nastavitelný červený ukazatel max. tlaku

Příruby k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list )
kalibrační protokol z akreditované laboratoře výrobce



 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od -100-0 kPa do 0-160 MPa
( od -1-0 bar do 0-1600 bar )
Průměr pouzdra: 100 mm
Připojení: zadní
Připojovací závit: M 20x1,5 nebo G1/2"
Třída přesnosti: 1 %
Materiál připojení:: nerez 1.4301
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: nerez 1.4571
Materiál průzoru: sklo
Max. teplota média: +60 °C
Stupeň krytí: IP65 dle STN EN 60 529

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření agresivních plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerezové oceli ( DIN 1.4301, DIN 1.4571 ).
  • Vhodné pro použití v chemickém, potravinářském, petrochemickém nebo dulním průmyslu, dále ve strojním inženýrství, vodárenství, ekologických technologiích, stavebnictví, průmyslových technologických systémech a podobně, kde je potřebné použít tlakoměr se zvýšeným krytím (IP65).
