Jiná materiálová provedení, např. jiné jednotky stupnice, jiný závit, teplota média do +100 °C, tlumič tlakových rázů v přípoji, el. připojení umístěné zezadu pouzdra, nožový nebo mikro nastavitelný ukazatel, provedení do panelu s přední nebo zadní přírubou, provedení pro kyslík - na dotaz.

Třída přesnosti je u manovakuometrů a do rozsahu 1,6 bar 1,6%.

Tlakoměr je standardně možný v provedení s 1-3 magnetickými (mžikovými) kontakty typu 1.xxx (na dotaz až 4) v několika možných funkcích a jejich kombinací (kompletní popis, funkce, kombinace a zatížení viz. záložka "ke stažení" Katalogový list el. kontaktů TECSIS).


Možné provedení a kombinace kontaktů:

Do rozsahu 0-2,5 bar je možné mít tlakoměr max. se dvěma kontakty. Od rozsahu 0-4 bar je možné tlakoměr dostat až s třemi kontakty (na dotaz až čtyřmi).

S jedním kontaktem a dvouvodičovém zapojení:
- 1x spínací, typ 1.1
- 1x rozpínací, typ 1.2
- 1x přepínací, typ 1.3

S dvěma kontakty a trojvodičovém zapojení:
- 2x spínací, typ 1.11
- 2x rozpínací, typ 1.22
- 1x rozpínací / 1x spínací, typ 1.21
- 1x spínací / 1x rozpínací, typ 1.12

S dvěma kontakty a čtyřvodičovém zapojení (separátní samostatné okruhy):
- 2x spínací, typ 1.1.1
- 2x rozpínací, typ 1.2.2
- 1x rozpínací / 1x spínací, typ 1.2.1
- 1x spínací / 1x rozpínací, typ 1.1.2

S třemi kontakty a čtyřvodičovém zapojení:
- 1x rozpínací / 1x spínací / 1x rozpínací, typ 1.212


Tento typ tlakoměru je možný na objednávku - dodací lhůta na dotaz.


Vyráběné rozsahy:

Provedení

• dle EN 837-1

Použití

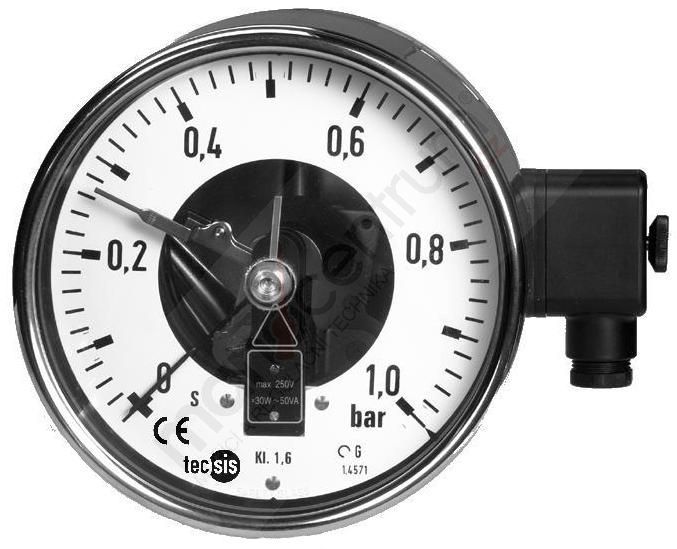

• Kontaktní tlakoměr s magnetickými kontakty je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerez 1.4571.
• Použité materiály tlakoměru jsou vhodná pro chemicky agresivní plyny nebo kapaliny, které však nesmí být příliš viskózní nebo náchylné ke krystalizaci.
• Vhodné pro řízení nebo regulaci a kontrolu provozů.
• Kontakty jsou obsluhou nastavitelné na potřebnou hodnotu z celého rozsahu stupnice tlakoměru přes průzor pomocí přiloženého klíče důmyslně umístěného z boku v připojovacím el. konektoru.
• Magnetické kontakty jsou schopny pracovat i v kapalinové náplni (viz. celonerezový typ P2381), což znamená, že se tyto přístroje dají používat i za velmi speciálních provozních podmínek.
• Osvědčené provedení s Bourdonovou trubicí spolu s moderním modulárním systémem a provedením kontaktů poskytuje spolehlivé řešení pro širokou škálu použití.
• Elektrické kontakty jsou v provedení s magnetickým (mžikovým) přítlakem (přítahem), zvláště vhodné pro použití náročných průmyslových podmínkách. Vysoký přítlak umožňuje vyšší zátěžové proudy a spolehlivé sepnutí. Kromě standardně používaných materiálů kontaktů je zde i možnost výběru různých elektrických kontaktních materiálů umožňujících spolehlivé spínání nízkých nebo naopak vysokých proudů. Pokud nedostačuje max. hodnota spínaného napětí nebo proudu elektrických kontaktů je nutno pro spínání zátěže použít relé.
• Vhodné pro použití ve všeobecném průmyslu jako je chemický a petrochemický, potravinářsý, papírenský, výroba plastů, strojírenský, automobilový, jako součást vyráběných strojů a zařízení, ve vodárenství, vzduchotechnice, hydraulice, pneumatice, dílenském vybavení atd.

Hlavní přednosti

• Modulární konstrukce systému zajišťuje vysokou spolehlivost a dlouhou životnost
• Celonerezové provedení
• Možnost provedení s přední nebo zadní přírubou pro montáž do/na panelu
• Třída přesnosti 1% (u manovakuometrů a rozsahů do 1,6 bar je 1,6%)
• Možnost až 4 kontaktů
• Chemicky odolné díky použití měřícího sytému z ušlechtilé nerezové oceli 1.4571
