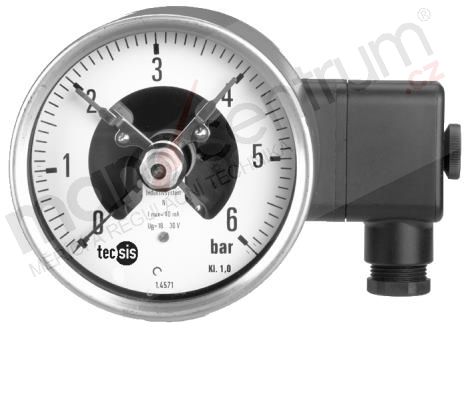

Typ P2373
| Cena: | na dotaz |  |
|---|---|---|
| Výrobce: | TECSIS GmbH |
Jiná materiálová provedení, např. jiné jednotky stupnice, jiný závit, tlumič tlakových rázů v přípoji, el. připojení umístěné zezadu pouzdra, nožový nebo mikro nastavitelný ukazatel, provedení do panelu s přední nebo zadní přírubou, provedení pro kyslík - na dotaz.
Třída přesnosti je u manovakuometrů a do rozsahu 1,6 bar 1,6%.
Tlakoměr je standardně možný v provedení s 1-2 induktivními kontakty typu 3.xx (na dotaz až 3 kontakty) v několika možných funkcích a jejich kombinací (kompletní popis, funkce a možné kombinace viz. záložka "ke stažení" Katalogový list el. kontaktů TECSIS). Induktivní kontakty lze použít ve výbušných prostředích Ex (Zona 1,2 / skupina zařízení II / skupina výbušnosti IIB/IIC ....další údaje viz. záložka "ke stažení" kde jsou katalogové listy a návody k obsluze, které obsahují příslušné ATEX certifikáty).
Induktivní kontakt (slot) je standardně v provedení typu SJ2-N dle DIN EN 60947-5-6 (NAMUR). V případě požadavku je možné vybavit tlakoměr induktivním kontaktkem (slotem) ve speciálním bezpečnostním provedení typu SJ2-SN nebo SJ2-S1N pro aplikace, u kterých je kladen velký důraz na bezpečnost, určených např. do řídicích systému s vlastním automatickým monitoringem, platí, že používané komponenty musí mít atest potvrzující zkoušku konstrukčního typu. Bezpečnostní indukční limitní senzory typu SJ2-SN a SJ2-S1N tento předpis splňují.
Možné provedení a kombinace kontaktů:
Do rozsahu 0-1 bar je možné mít tlakoměr max. s dvěma kontakty. Od rozsahu 0-1,6 bar je možné tlakoměr dodat až s třemi kontakty.
S jedním kontaktem:
- 1x spínací, typ 3.1
- 1x rozpínací, typ 3.2
S dvěma kontakty:
- 2x spínací, typ 3.11
- 2x rozpínací, typ 3.22
- 1x rozpínací / 1x spínací, typ 3.21
- 1x spínací / 1x rozpínací, typ 3.12
S třemi kontakty na dotaz.
Tento typ tlakoměru je možný na objednávku - dodací lhůta na dotaz.
Vyráběné rozsahy:
| -1200...0 mbar |
| -1...0 bar |
| -1...+0,6 bar |
| -1...+1,5 bar |
| -1...+3 bar |
| -1...+5 bar |
| -1...+9 bar |
| -1...+15 bar |
| 0...1 bar |
| 0...1,6 bar |
| 0...2,5 bar |
| 0...4 bar |
| 0...6 bar |
| 0...10 bar |
| 0...16 bar |
| 0...25 bar |
| 0...40 bar |
| 0...60 bar |
| 0...100 bar |
| 0...160 bar |
| 0...250 bar |
| 0...400 bar |
| 0...600 bar |
| 0...1000 bar |
| 0...1600 bar |
| 0...2100 bar |
| Tlakové rozsahy v rozmezí: | od -1-0 bar do 0-2100 bar |
|---|---|
| Průměr pouzdra: | 100 mm |
| Připojení: | zadní |
| Připojovací závit: | G1/2" |
| Třída přesnosti: | 1 % |
| Materiál připojení:: | nerez 1.4571 |
| Materiál pouzdra: | nerez 1.4301 |
| Materiál měřícího prvku: | nerez 1.4571 |
| Materiál průzoru: | vrstvené bezpečnostní sklo |
| Max. teplota média: | +80 °C |
| Stupeň krytí: | IP65 |
| Elektrické kontakty: | magnetické: rozpínací (.2) , spínací (.1) nebo přepínací (.3) a jejich kombinace |
Provedení
- dle EN 837-1
Použití
- Kontaktní tlakoměr s induktivními kontakty je určený na měření plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerez 1.4571.
- Induktivní kontakty pracují bez fyzického kontaktu a proto nemají nepříznivý vliv na přesnost/indikaci měření tlaku v systému a mají dlouhou životnost na základě bezdotykového přenosu kontaktu. Pro tento typ kontaktů je k provozu nutné vždy jejich řídící (vyhodnocovací) jednotka (zesilovač).
- Použité materiály tlakoměru jsou vhodná pro chemicky agresivní plyny nebo kapaliny, které však nesmí být příliš viskózní nebo náchylné ke krystalizaci.
- Vhodné pro řízení nebo regulaci a kontrolu provozů.
- Kontaktní tlakoměry s induktivními kontakty mohou být použity v prostředích s nebezpečím výbuchu (zóna 1,2), za předpokladu, že budou dodrženy příslušné právní a bezpečnostní předpisy.
- Kontakty jsou obsluhou nastavitelné na potřebnou hodnotu z celého rozsahu stupnice tlakoměru přes průzor pomocí přiloženého klíče důmyslně umístěného z boku v připojovacím el. konektoru.
- Další upřednostňovanou oblastí použití indukčních kontaktů firmy TECSIS je vedle oblastí s nebezpečím výbuchu prostředí, kde je potřeba obzvláště bezpečný přenos kontaktu za vysoké frekvence spínání. Jedná se o kontakty, které jsou schopny pracovat i v kapalinové náplni (viz. celonerezový typ P2383), což znamená, že se tyto přístroje dají používat i za velmi speciálních provozních podmínek.
- Osvědčené provedení s Bourdonovou trubicí spolu s moderním modulárním systémem a provedením kontaktů poskytuje spolehlivé řešení pro širokou škálu použití.
- Vhodné pro použití ve všeobecném průmyslu jako je chemický a petrochemický, potravinářsý, papírenský, výroba plastů, strojírenský, automobilový, jako součást vyráběných strojů a zařízení, ve vodárenství, vzduchotechnice, hydraulice, pneumatice, dílenském vybavení atd.
Hlavní přednosti
- Modulární konstrukce systému zajišťuje vysokou spolehlivost a dlouhou životnost
- Krytí IP65
- Volitelná možnost provedení pro 2,5x násobné přetížení
- Použitý systém měření je testován zkouškou mírou uníku Helia <1x10-8 mbar l s-1
- Možnost provedení s přední nebo zadní přírubou pro montáž do/na panelu
- Celonerezové provedení
- Třída přesnosti 1% (u manovakuometrů a rozsahů do 1,6 bar je 1,6%)
- Možnost až 3 kontaktů
- Chemicky odolné díky použití měřícího sytému z ušlechtilé nerezové oceli 1.4571
