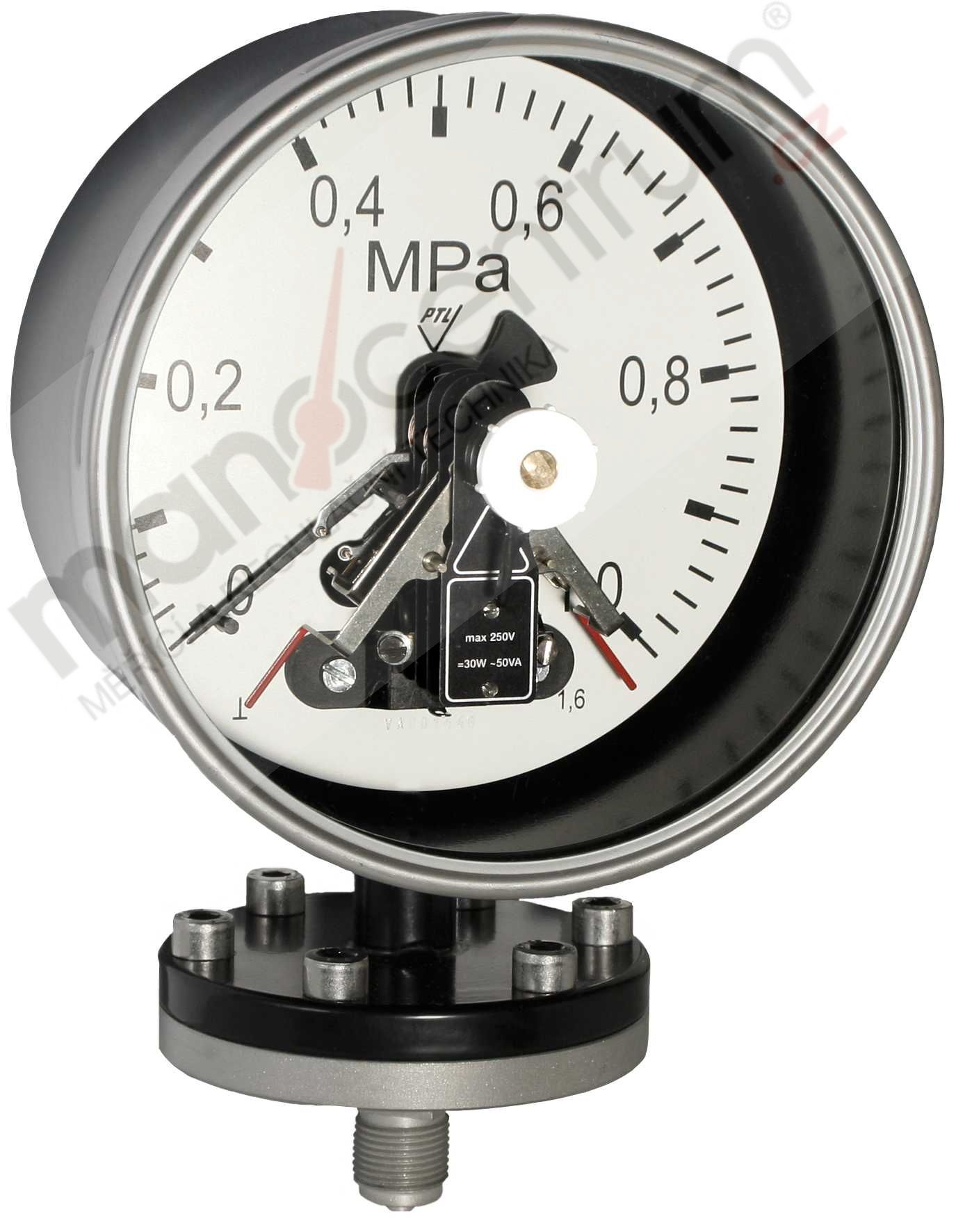

Typ 03393
| Cena: | na dotaz |  |
|---|---|---|
| Výrobce: | PREMATLAK SK |
V objenávce nutno uvést požadovný typ a funkci kontaktů a zda požadujete přední nerezovu přírubu či nikoliv (cena
je stejná). Popis a funkci kontaktů najdete v záložce "ke stažení" v popisu kontaktů a katalogovém listu (cena je vždy
stejná).
Třída přesnosti dle rozsahu:
4% - 0...100 kPa, -100...0 kPa
2,5% - od 0...160 kPa a výše - včetně manovakuometrů
Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".
Jiná provedení, materiály, atd. - viz. záložka "příplatky+".
Rozsahy v kPa (MPa): |
Rozsahy v bar: |
| -100...0 kPa | -1...0 bar |
| -100...+60 kPa | -1...+0,6 bar |
| -100...+150 kPa | -1...+1,5 bar |
| -100...+300 kPa | -1...+3 bar |
| -100...+500 kPa | -1...+5 bar |
| -100...+900 kPa | -1...+9 bar |
| -0,1...+1,5 MPa | -1...+15 bar |
| -0,1...+2,4 MPa | -1...+24 bar |
| 0...100 kPa | 0...1 bar |
| 0...160 kPa | 0...1,6 bar |
| 0...250 kPa | 0...2,5 bar |
| 0...400 kPa | 0...4 bar |
| 0...600 kPa | 0...6 bar |
| 0...1 MPa | 0...10 bar |
| 0...1,6 MPa | 0...16 bar |
| 0...2,5 MPa | 0...25 bar |
| Příplatky k základní ceně za jiné materiály nebo provedení příruby a oddělovací membrány: |
| Příplatky k základní ceně pro rozsahy od 0...100 kPa do 0...2,5 MPa: |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána |
| spodní část příruby z nerezi DIN 1.4301 pogumovaná a PTFE membrána |
| spodní část příruby z nerezi DIN 1.4301 a nerez membrána DIN 1.4571 |
| spodní část příruby z nerezi DIN 1.4301 s PVC vložkou a PTFE membránou |
| spodní část příruby z nerezi DIN 1.4301 s PTFE vložkou a PTFE membránou |
| nerezová membrána DIN 1.4571 (spodní část příruby zůstává ocelová pozink.) |
| Příplatky k základní ceně pro rozsahy od -100...0 kPa do -100...+900 kPa: |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána |
| spodní část příruby z nerezi DIN 1.4301 pogumovaná a PTFE membrána |
| spodní část příruby z nerezi DIN 1.4301 a nerez membrána DIN 1.4571 (možné pouze pro rozsahy -100...0 kPa, -100...+60 kPa, 100...+150 kPa) |
| spodní část příruby z nerezi DIN 1.4301 s PVC vložkou a PTFE membránou |
| spodní část příruby z nerezi DIN 1.4301 s PTFE vložkou a PTFE membránou |
| nerezová membrána DIN 1.4571 (spodní část příruby zůstává ocelová pozink.) (možné pouze pro rozsahy -100...0 kPa, -100...+60 kPa, 100...+150 kPa) |
| Speciální připojovací závity: |
| spodní část příruby z nerezi DIN 1.4301 a nerez membrána DIN 1.4571 s připojovacím závitem Rd 1/6 levý nebo M 65x1,5 (na výběr) (tyto závity jsou používané hlavně v mlékárenském průmyslu ) |
| jiné připojovací závity na dotaz (poptávku) |
| Otevřené příruby ocel s ocelovou membránou - pro všechny rozsahy: |
| ocelová příruba a ocelová membrána DN50/PN25 |
| ocelová příruba a ocelová membrána DN65/PN40 |
| Otevřené příruby nerez - rozsahy od 0...100 kPa do 0...2,5 MPa |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN25/PN25 |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN50/PN25 |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN65/PN40 |
| (na dotaz možná i PTFE vložka-vystýlka) |
| Otevřené příruby nerez - rozsahy od -100..0 kPa do -0,1..+2,4 MPa |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN25/PN25 |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN50/PN25 |
| spodní část příruby z nerezi DIN 1.4301 a PTFE membrána DN65/PN40 |
| (na dotaz možná i PTFE vložka-vystýlka) |
| Jiné materiály spodní části příruby (např. nerez DIN 1.4571) nebo |
| membrány jsou možné na dotaz. |
| Standardní příplatky: |
| červená čárka na stupnici |
| provedení pro kyslík (S3) (odmaštěné-tukuprosté) |
| jiný připojovací závit než je uvedený ve specifikaci |
| atypické dělení, výseče nebo jednotky stupnice na číselníku |
| nápis na čísleníku |
| zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům) |
| Kalibrační protokoly: |
| zkušební osvědčení výrobce ( kalibrační list ) |
| kalibrační protokol z akreditované laboratoře výrobce |
Jiná příplatková a materiálová provedení na dotaz.
Ceny viz. "Ceníky ke stažení" nebo na dotaz.
| Tlakové rozsahy v rozmezí: | od -100-0 kPa do 0-2,5 MPa |
|---|---|
| ( od -1-0 bar do 0-25 bar ) | |
| Průměr pouzdra: | 160 mm |
| Připojení: | spodní |
| Připojovací závit: | M 20x1,5 nebo G1/2" |
| Třída přesnosti: | 2.5 % |
| Materiál pouzdra: | černě lakovaná ocel |
| Materiál měřícího prvku: | ocel pozinkovaná |
| Materiál průzoru: | plast |
| Max. teplota média: | +60 °C |
| Stupeň krytí: | IP54 dle STN EN 60 529 |
| Elektrické kontakty: | rozpínací (min.), spínací (max.) a jejich kombinace |
| Materiál vrchní části příruby: | ocel pozinkovaná |
| Materiál spodní části příruby: | ocel pozinkovaná |
Provedení
- dle EN 837-3
Použití
- Tlakoměr je určený na měření náročných plynných a kapalných látek, které jsou viskozní, agresivní, obsahují pevné částice nebo znečištění a které nekrystalizují a nepůsobí agresivně a korozivně na části tlakoměru přicházející do styku s měřeným médiem.
- Vhodné pro použití v chemickém, petrochemickém nebo důlním průmyslu, strojním inženýrství, ekologických technologiích, stavebnictví, vodárenství, vzduchotechnice, apod.
- Materiál spodní části příruby a membrány se volí podle měřeného média.
- Tlakoměry s elektrickými kontakty se používají pro řízení a kontrolu provozu tlakových zařízení.
