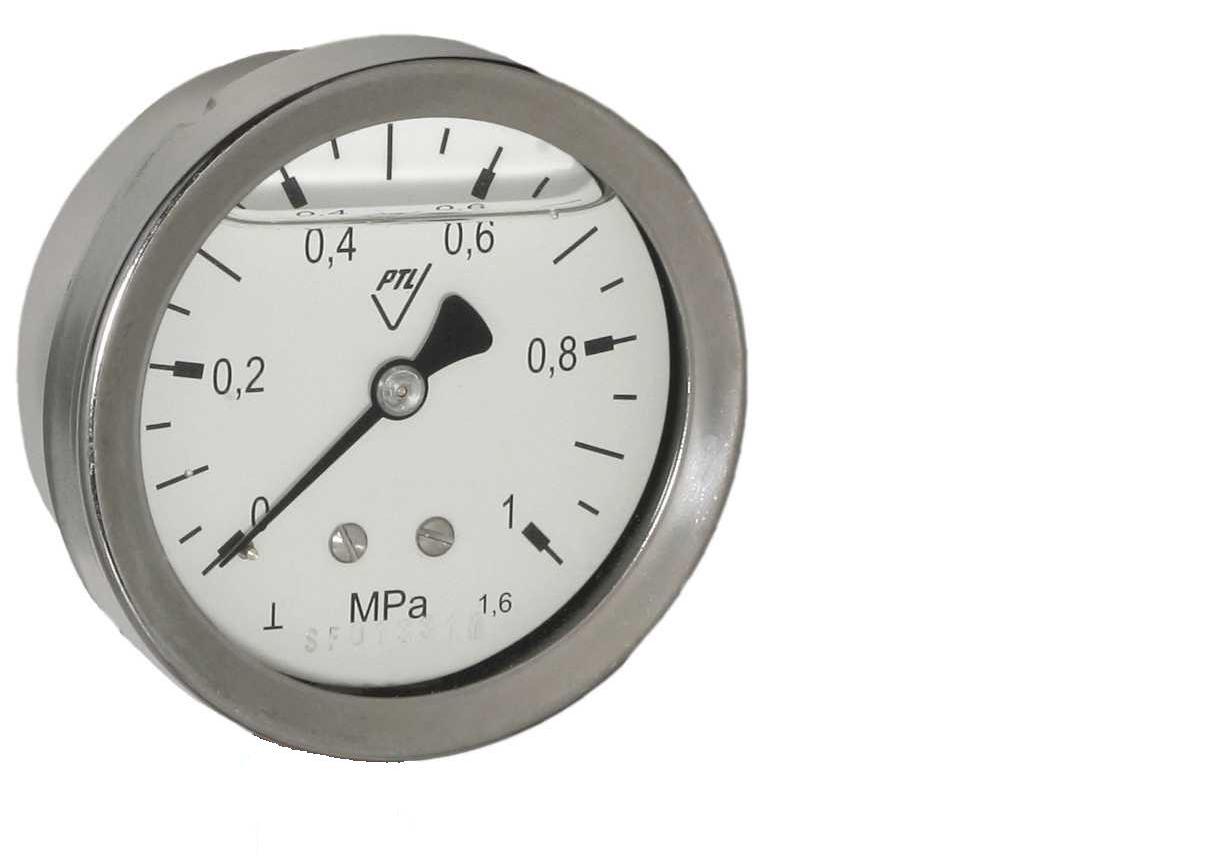

Typ 03358-G (obchodní označení 358 G)

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


 Manometr je standardně naplněn glycerinovým olejem. Za příplatek je možný i silikonový olej ( viz. +příplatky ).

 Připojovací závit tlakoměru může být u obou stupnic M 12x1,5 nebo G1/4".

Rozsahy v kPa (MPa):

Rozsahy v bar:

-100...0 kPa -1...0 bar
-100...+60 kPa -1...+0,6 bar
-100...+150 kPa -1...+1,5 bar
-100...+300 kPa -1...+3 bar
-100...+500 kPa -1...+5 bar
-100...+900 kPa -1...+9 bar
-0,1...+1,5 MPa -1...+15 bar
-0,1...+2,4 MPa -1...+24 bar

 0...100 kPa  0...1 bar
 0...160 kPa  0...1,6 bar
 0...250 kPa  0...2,5 bar
 0...400 kPa  0...4 bar
 0...600 kPa  0...6 bar
 0...1 MPa  0...10 bar
 0...1,6 MPa  0...16 bar
 0...2,5 MPa  0...25 bar
 0...4 MPa  0...40 bar
 0...6 MPa  0...60 bar
 0...10 MPa  0...100 bar
 0...16 MPa  0...160 bar
 0...25 MPa  0...250 bar
 0...31,5 MPa  0...315 bar
 0...40 MPa  0...400 bar

zadní třmen pro uchycení do panelu
skleněný průzor
červená čárka na stupnici
provedení pro kyslík (odmaštěné-tukuprosté) +nutno plnit silikonem, viz.níže
provedení pro acetylen
jiný připojovací závit než je uvedený ve specifikaci
atypické dělení, výseče nebo jednotky stupnice na číselníku
nápis na čísleníku
zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům)
plnění silikonovým olejem

Příruby k uchycení
přední nerezová příruba se třemi otvory k uchycení
zadní nerezová příruba se třemi otovry k uchycení

Kalibrační protokoly
zkušební osvědčení výrobce ( kalibrační list )
kalibrační protokol z akreditované laboratoře výrobce


 Jiná příplatková provedení na dotaz.

 Ceny viz. "Ceníky ke stažení" nebo na dotaz.

Tlakové rozsahy v rozmezí: od -100-0 kPa do 0-40 MPa
( od -1-0 bar do 0-400 bar )
Průměr pouzdra: 63 mm
Připojení: zadní
Připojovací závit: M 12x1,5 nebo G1/4"
Třída přesnosti: 1.6 %
Materiál připojení:: mosaz
Materiál pouzdra: nerez 1.4301
Materiál měřícího prvku: bronz
Materiál průzoru: plast ( sklo viz. příplatky )
Max. teplota média: +60 °C
Stupeň krytí: IP65 dle STN EN 60 529

Provedení

  • dle EN 837-1

Použití

  • Tlakoměr je určený na měření plynných a nízkoviskozních kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na slitiny mědi.
  • Tlakoměr naplněný tlumící kapalinou (glycerinem nebo silikonem) je určený do procesů s vibracemi a otřesy, resp. s dynamickým tlakovým zatížením.
  • Vhodné pro použití ve všeobecném průmyslu, hydraulice, pneu-systémech, strojním inženýrství, vodárenství, ekologických technologiích, stavebnictví, průmyslových a technologických systémů, vzduchotechnice apod.
