Právě si prohlížíte: Produkty > TLAKOMĚRY / MANOMETRY > PREMATLAK SK > Membránové oddělovače > Typ M - s převlečnou maticí dle DIN 11 851 >

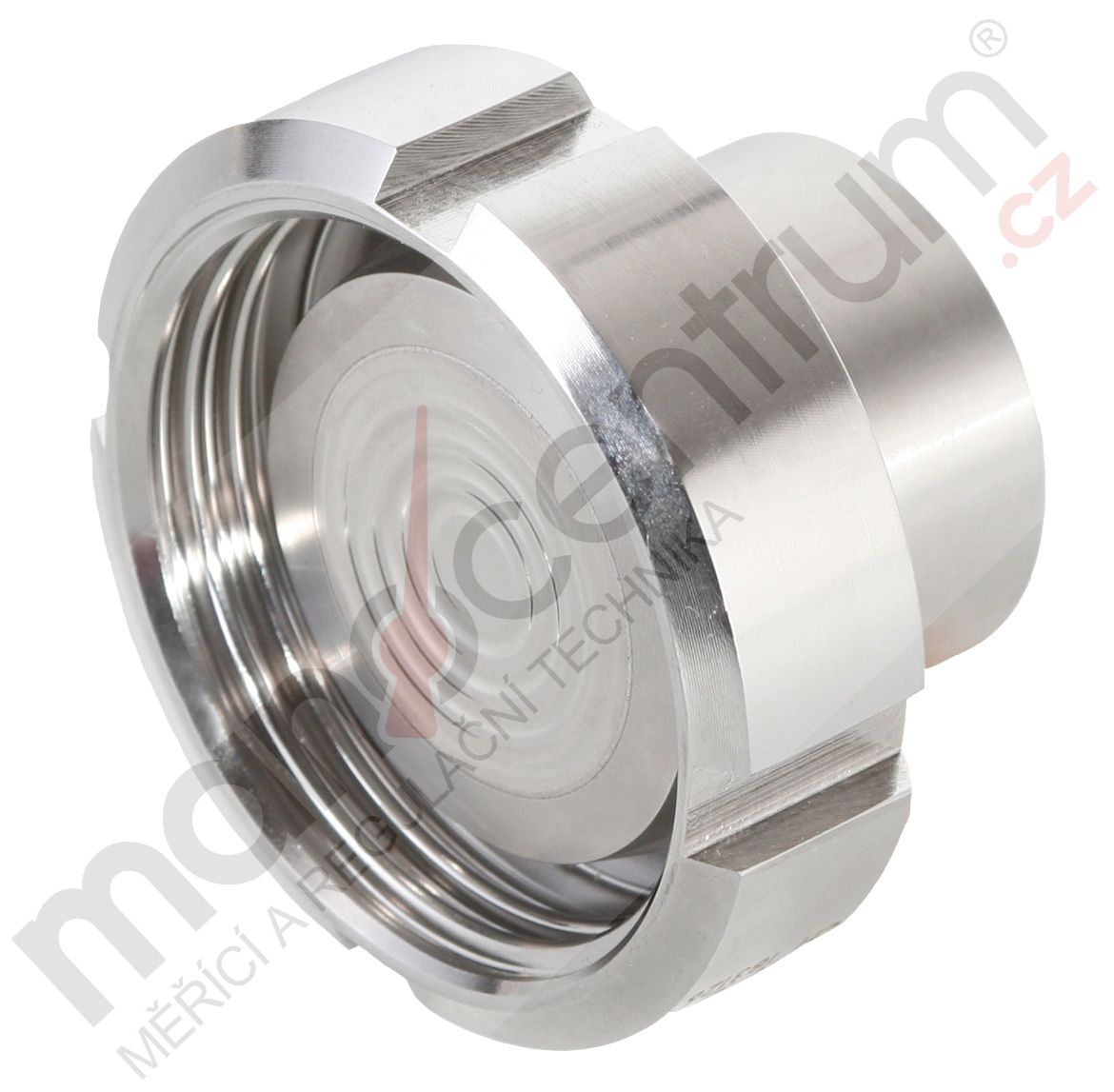

Typ M - s převlečnou maticí dle DIN 11 851

Cena: na dotaz PREMATLAK SK
Výrobce: PREMATLAK SK


Rozměr:


DN 25
DN 32
DN 40
DN 50

Příplatky:
montáž k tlakoměru

Ceny jsou uvedeny včetně převlečné matice ( možné dodat i samostatně bez matice nebo jen matici ).
Jiné materiály membrány jsou možné na dotaz ( např. Tantal, Hasteloy, s ochrannou vrstvou PTFE, atd. ).
Membránové oddělovače se používají ve spojení s tlakoměrem nebo snímačem tlaku.


Měřené rozsahy:
od 0...60 kPa do 0...4 MPa ( od 0...0,6 bar do 0...40 bar )

Minimální rozsah tlakoměru:
při výběru roszahu tlakoměru a rozměru DN je nutné zohlednit minimální měřitelný rozsah vůči rozměru DN a velikosti tlakoměru. Tyto údaje jsou rovněž v katalogovém listu v rozměrové tabulce.

 Minimální možný rozsah tlakoměru dle rozměru membrány a průměru tlakoměru:
Rozměr:    Průměr tlakoměru 63 mm:    Průměr tlakoměru 100 mm:
DN 25 0...2,5 bar  (0...250 kPa) 0...16 bar  (0...1,6 MPa)
DN 32 0...1,6 bar  (0...160 kPa) 0...4 bar  (0...400 kPa)
DN 40 0...1 bar  (0...100 kPa) 0...2,5 bar  (0...250 kPa)
DN 50 0...0,6 bar  (0...60 kPa) 0...0,6 bar  (0...60 kPa)

Příklad objednávky:
vyberte typ tlakoměru nebo snímače z nabídky výrobce PREMATLAK SK a k tomu vyberte oddělovač - např. manometr typ 03312-S, 0...1 MPa, závit G1/2" + mem. oddělovač typ M DN40 s převlečnou maticí dle DIN 11 851, s připojením pro tlakoměr G1/2", materiál membrány nerez DIN 1.4571 ( výsledná cena = cena tlakoměru+mem. oddělovač+cena montáže k tlakoměru ).
Rozměry: DN25, DN32, DN40, DN50
Připojení: G1/4" nebo G1/2" (pro tlakoměr)
Materiál: nerez DIN 1.4571 ( AISI 316Ti )
Max. přetlak: PN40

Použití:
Membránové oddělovače typu M jsou určené pro měření tlaku médií, které nesmí přicházet do styku s měřícím prvkem tlakoměru, případně snímače tlaku. Jedná se o husté nebo krystalizující látky, případně média, která by svým chemickým složením nebo i jinak mohli poškodit tlakoměr nebo snímač tlaku. Oddělovače se rovněž často používají v aplikacích, kde je potřebné systém často čistit.
Oddělovač typu M se nejčastěji používá v potravinářském a mlékárenském průmyslu z důvodu častého čištění systému, což vyžaduje jednoduchou montáž a demontáž tlakoměru nebo snímače tlaku a možnost důkladného očištění částí přicházejících do styku s měřeným médiem.

Materiál:
Oddělovače se skládají z tělesa a membrány, které jsou spolu svařené. Materiál oddělovací membrány a tělesa oddělovače je nerezová ocel DIN 1.4571 ( tj. AISI 316Ti ) ( na dotaz jsou možné i jiné materiály membrány, např. Tantal, Hasteloy, s ochrannou vrstvou PTFE, atd. ).

Princip činnosti:
Tlak měřeného média se prostřednictvím oddělovací membrány přenáší pomocí přenosové kapaliny na měřící prvek tlakoměru nebo snímače tlaku. Přenosová kapalina vyplňuje celý objem mezi membránou a měřícím prvkem tlakoměru nebo snímače tlaku. Předpokladem pro správnou činnost je dokonalá těsnost spojených částí a důkladné naplnění přenosovou kapalinou bez přítomnosti vzduchu.

Měřené rozsahy:
od 0...60 kPa do 0...4 MPa ( od 0...0,6 bar do 0...40 bar ),

Minimální rozsah tlakoměru:
Při výběru roszahu tlakoměru a rozměru DN je nutné zohlednit minimální měřitelný rozsah vůči rozměru DN a velikosti tlakoměru. Tyto údaje jsou rovněž v katalogovém listu v rozměrové tabulce.

 Minimální možný rozsah tlakoměru dle rozměru membrány a průměru tlakoměru:
Rozměr:    Průměr tlakoměru 63 mm:    Průměr tlakoměru 100 mm:
DN 25 0...2,5 bar  (0...250 kPa) 0...16  (0...1,6 MPa)
DN 32 0...1,6 bar  (0...160 kPa) 0...4  (0...400 kPa)
DN 40 0...1 bar  (0...100 kPa) 0...2,5  (0...250 kPa)
DN 50 0...0,6 bar  (0...60 kPa) 0...0,6  (0...60 kPa)

Příklad objednávky:
Vyberte typ tlakoměru z nabídky výrobce PREMATLAK a k tomu vyberte oddělovač - např. manometr typ 03312-S, závit G1/2" + mem. oddělovač typ M DN40 s převlečnou maticí dle DIN 11 851, s připojením pro tlakoměr G1/2", materiál membrány nerez DIN 1.4571 ( výsledná cena = cena tlakoměru+mem. oddělovač+cena montáže k tlakoměru ).
